Ч-100, Ч-125, Ч-160, 1Ч-125

Редукторы механические червячные модельного ряда: Ч-100, Ч-125, Ч-160 и 1Ч-125

ЦЕЛЬ:

Приращение вращающего момента вала двигателя, а также уменьшение частоты его вращения. Могут быть использованы, как в узлах машин общепромышленного предназначения, так и для сельскохозяйственных нужд.

Имеет чугунный остов с рёбрами охлаждения для лучшей теплоотдачи. Редуктор Ч-100 может оснащаться вентилятором, для повышения качества охлаждения. Выделяется мягкостью работы, отсутствием шума и надёжностью.

Характеристики:

• Однонаправленная и реверсная работа.
• Способны работать как с частыми перерывами, так и без остановки в течение суток.
• Безопасные обороты на входящем вращении не могут превышать 1800 об/мин.

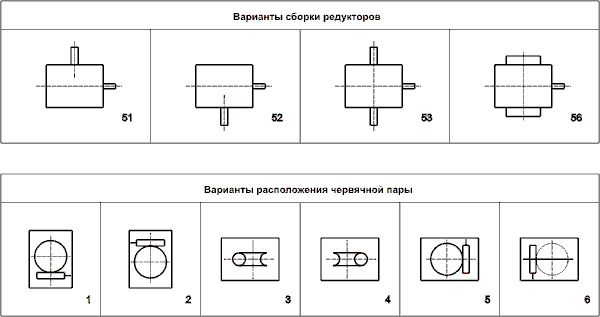

Выпуск. Редукторы производятся в различных вариантах сборок, в зависимости от конструкции приводного механизма и используемых шкивов или муфт:

• 51, 52 сборка - редуктор имеет два вала. Один входной, для привода от двигателя и второй выходной расположенный под 90 градусов относительно входного.
• 53 сборка - редуктор имеет три вала. На входе как и при сборке 51, 52, а на выходе вал двухсторонний.

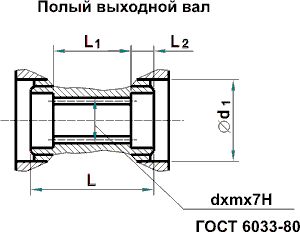

• 56 сборка предназначена для крепления редуктора на ответный шлицевой вал.

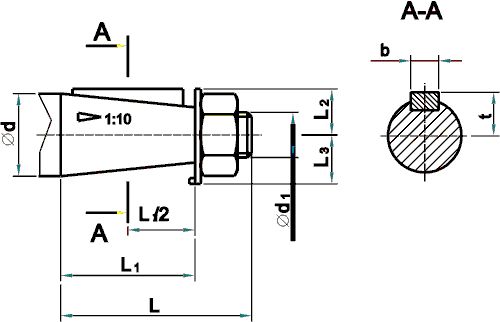

Валы могут быть изготовлены как в конусном исполнении, так и цилиндрическом.

Пример условного обозначения червячного редуктора Ч-100 (Ч100), Ч-125 (Ч125), Ч-160 (Ч160) в заказе:

Редуктор Ч-100-40-51-У3-В или Ч-160-20-52-Т, где:

• Ч — тип редуктора;
• 100 и 160 — межосевое расстояние, мм.;
• 40 и 20 — номинально передаточное число;
• 51 и 52 — вариант исполнения сборки;
• У3 и Т — климатическое исполнение и категория размещения;
• В — поставка редуктора с вентилятором (для режима работы — 1);
