Ч-80А

Многофункциональный редуктор с одной ступенью червячного типа, с расстоянием между осями 80.

НАЗНАЧЕНИЕ:

Основной целью редуктора Ч-80 выступает повышение вращающего момента вала двигателя, а также уменьшение частоты его вращения. Ч-80 был произведён с целью оборудования им устройств и машин общепромышленного предназначения.

Характеристики:

• Может работать как при непостоянных нагрузках, так полные сутки без торможения;
• Может работать в двух направлениях (имеет прямой и обратный ход);
• Наибольшее вращение вала редуктора (червяка) не должно быть выше 1500 об/мин;
• В соответствии с ГОСТ 15150 атмосфера должна соответствовать 1 и 2 типу при предельной запылённости атмосферы 10 мг/м3.

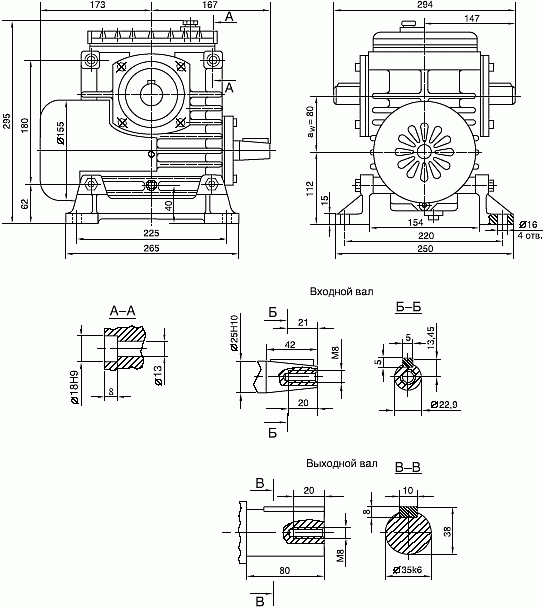

РИС1.
Габаритные и присоединительные размеры

РИС2.
Варианты сборки редукторов и расположения червяной пары

РИС3.
Варианты расположения лап
(1-без лап; 2-5 расположение лап по плоскостям)

Пример  условного обозначения червячных редукторов Ч 80 при заказе:

Редуктор Ч-80-40-52-1-2 ВУЗ, ТУ2-056-181-79, что означает:
редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм, номинальным передаточным числом 40, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары), вариантом установки с лапами 2, с вентилятором В, климатическом исполнении У, категорией размещения 3.
