Мотор-редуктор двухступенчатый червячно-цилиндрический PC-NMRV

Назначение и область применения: Двухступенчатый мотор-редуктор червячно-цилиндрический PC-NMRV. Надежная конструкция и технология литья под давлением при изготовлении корпуса дают возможность широкой сферы использования данной конструкции мотор-редуктора с предступенью в разных отраслях промышленности. Предназначены для приводов, где требуется минимальная скорость вращения в купе с высоким крутящим моментом. Конструкция позволяет осуществлять монтаж мотор-редуктора в разных плоскостях и положениях.

Отличительные особенности мотор-редукторов с предступенью:

Конструктивно состоит из редуктора одноступенчатого червячного, модульной цилиндрической предступени и электродвигателя. Цилиндрическая предступень может в виде отдельного блока устанавливаться на редуктор, но не может быть использована как самостоятельный узел. Предступень применяется только совместно с редуктором.
Предступень имеет передаточное число 3 и 2,42. Редукторная часть имеет передаточные числа от 75 до 300.
Серия РС-NMRV выпускается 9-ти типоразмеров: 30 / 40 / 50 / 63 / 75 / 90 / 110 / 130 / 150.
Максимальный выходной момент 149 Нм.
В поставку может входить электродвигатель с осью 63-90 мм.
Мотор-редукторы PC-NMRV взаимозаменяемы с аналогичными редукторами серий: P-MV, MU и XC.
В комплект поставки входят реактивная штанга для сглаживания реактивного крутящего момента, боковыми фланцами и приводным валом.

Для удобства конструкторов предоставляются чертежи мотор-редукторов в различных форматах:

2D: Autocad (.dxf - .dwg), Solid Edge ( .dft), IGES ( .iges)
3D: Parasolid ( .xt), Solid Edge ( .par), ACIS ( .sat), IGES ( .igs), STEP ( .step)

По запросу заказчика передаются таблицы соответствия редукторов PC-NMRV и других изготовителей.

Мотор-редуктор двухступенчатый червячно-цилиндрический PC-NMRV

Пример условного обозначения:

PC 071 - NMRV 063 - 40 E FA1 AS1 B3

,где:

PC - цилиндрическая предступень;
071 - габарит цилиндрической предступени;
NMRV - модель редуктора с фланцем для крепления электродвигателя;
063 - типоразмер (межосевое расстояние);
40 - передаточное число редуктора (i = 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80; 100);
E - означает,что червячный вал имеет выход с другой стороны фланца в виде цилиндрического вала (Е отсутствует - отсутствие);
FA, FB, FC, FD, FE (1/2) - означает наличие фланца на выходе и положение (отсутствует обозначение – без выходного фланца);
AS (1 / 2) - означает наличие выходного одностороннего вала и положение;
АВ - двухсторонний выходной вал (отсутствует обозначение – полый вал со шпоночным пазом);
B3 - монтажное положение.

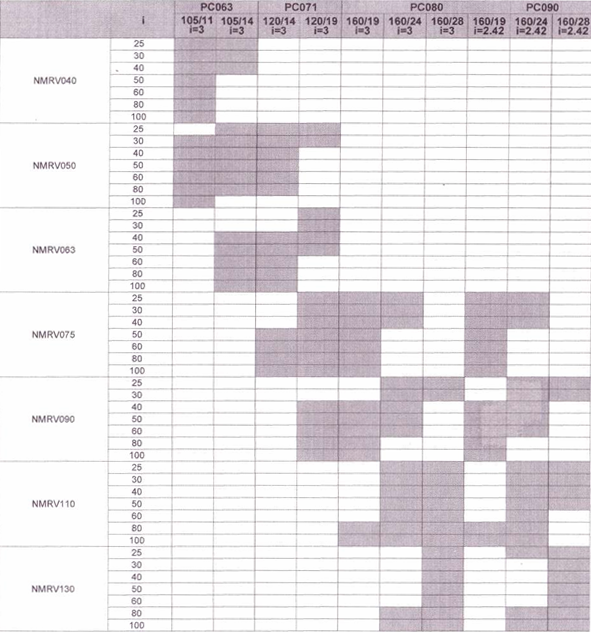

Возможные варианты комбинаций PC и NMRV в зависимости от типоразмера и передаточного числа:

Возможные варианты присоединительных рамеров входного и выходного фланца в зависимости от типоразмера PC:
