1Ц2Н-450, Ц2Н-450, 1Ц2Н-500, Ц2Н-500

1Ц2Н-450, Ц2Н-450, 1Ц2Н-500, Ц2Н-500

   Цилиндрические редукторы с круговинтовым сцеплением Новикова и двумя ступенями, горизонтального типа. На наличие сцепления Новикова в механизме указывает буква Н в названии (маркировке) редуктора. Разработаны для общепромышленного использования (в основном в приводах различных механизмов) для повышения крутящего момента, а также уменьшения частоты вращения. Данные редукторы продолжают линейку редукторов типа Ц2У-(315-400)Н.

   Расстояния между осями первой ступени у редуктора Ц2Н-450 45 см., Ц2Н-500 50 см. Передаточное число варьируется от 8 до 50. Крутящий момент данных редукторов на выходе редуктора – от 31500 до 56000 Н*м. Зубчатые шестеренки могут быть цельными, либо бандажированными, в зависимости от размеров механизма. Струйная смазка редукторов требуется только при передаточном соотношении от 8 до 40.

   Для опоры валов применяются следующие типоразмеры подшипников:

  • в редукторе (1)Ц2Н-450 - входной вал 7616, промежуточный вал 7622, выходной вал 7536;
  • в редукторе (1)Ц2Н-500 - входной вал 7618, промежуточный вал 7624, выходной вал 7538.

   Возможности редукторов.

   Данные редукторы функционируют как при непрерывной, так и при переменной нагрузке. Вращение малого вала возможна в обоих направлениях в зависимости от задач приводной установки. В целом данные механизмы способны выдержать длительные нагрузки без перерывов, либо наоборот – работать с частыми остановками. Максимальное число оборотов, которое способны выдержать редукторы – 1500 об/мин. Запыленность воздуха, окружающего работающий редуктор должна быть не более 10 мг на кубический метр.

   Выпускаются редукторы для работы в различных климатических зонах:

  • Редукторы с маркировкой У и Т, категорий размещения от 1 до 3 (по ГОСТ 15150-69). Используются в умеренном климате.
  • Редукторы с маркировкой УХЛ и О, категория размещения 4 (по ГОСТ 15150-69).

   Для данных редукторов рекомендуется использовать следующие масла:

  • ИРп-75 ТУ 38.101853-83; И-40А (ГОСТ 20799-88);
  • ТАД-17; ТАП-15В; ТС-10ОТП; ТСп-10 (ГОСТ 23652-79).





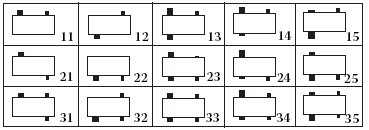

Технические характеристики:

Тип 1Ц2Н-450 1Ц2Н-
500
Передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на выходном валу, кНм mm 35,5 40
max 35,5 50
Номинальная передаваемая мощность, кВт mm 112 126
max 697 589
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН Выходного mm 71,0 100,0
max 71,0 100,0
Входного mm 6,3 6,3
max 10 12,5
Масса, кг, не более 1 530 2 100

Габаритные и присоединительные размеры:



Тип aw1 aw2 aw3 L l0 l1 l2 l3 l4 B B1 B2 H H1 d
1Ц2Н-450 - 280 450 1470 260 530 500 650 1060 630 590 515 955 475 35
1Ц2Н-500 - 315 500 1680 360 615 530 690 1220 700 650 580 1055 530 42

Размеры конца выходного вала в виде зубчатой муфты.

Тип m z d d1 B b k L
1Ц2Н-450 10 40 160F8 200 70 50 40 400
1Ц2Н-500 10 40 160F8 200 70 50 40 430

Размеры концов входного и выходного вала:

цилиндрического

Тип d t b l
входного вала
1Ц2Н-450 80m6 85 22 170
1Ц2Н-500 90m6 95 25 170
выходного вала
1Ц2Н-450 160m6 169 40 300
1Ц2Н-500 180m6 190 45 300

конического

Тип d d1 l l1 b L t
входного вала
1Ц2Н-450 80 73,5 170 130 20 500 78
1Ц2Н-500 90 83,5 170 130 22 530 88,5
Выходного вала
1Ц2Н-450 160 148 300 240 36 650 156
1Ц2Н-500 180 168 300 240 40 690 177

Конец выходного вала для подключения приборов и автоматики.

Тип d1 d2 d3 d4 l
1Ц2Н-450 180h10 75h9 55 M8 5
1Ц2Н-500 190h10 75h8 55 M8 5
