Планетарные 3МП-31.5, 3МП-40, 3МП-50

Планетарные мотор-редукторы выпускаются следующих типоразмеров: 3МП-31.5, 3МП-40, 3МП-50. Одно-, двух-, трехступенчатые.

Назначение – общепромышленное. Для преобразования частоты вращения (уменьшения или увеличения) и изменения крутящего момента. Не для грузоподъемных механизмов.

Комплектуются мотор-редукторы двигателями асинхронными отечественного производства серии АИР, 4АМ серии АИ. Импортными: серии 1LF7, 1LA7, 1LA9 и серии MS. Допускается комплектация (после согласования с изготовителем) двигателями серии 4А…СУ1 сельскохозяйственного исполнения или другими специальными (взрывобезопасными, морского исполнения или пониженного напряжения).

Возможности:

• Работа при продолжительной нагрузке 8-24 часа/сутки.
• Нагрузка без превышения номинального крутящего момента как постоянная, так и переменная.
• Работа в одном направлении и с реверсом.
• Допускается работа длительная, полные сутки, и работа редуктора с периодическими остановками.

Исполнение. Редукторы выпускаются в таких исполнениях:

• У (N) и Т, категории размещения 2-3. Редукторы предназначены для работы в умеренном климате (ГОСТ 15150-69).
• Запыленность воздуха не выше 10 мг/м3.
• Высота размещения до 1000 м над уровнем моря.

Предназначены для работы в неагрессивной среде. Не взрывозащищенные.

Для комплектации мотор редукторов плнетарных применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Пример условного обозначения мотор-редуктора планетарного одно-,двух-,трёхступенчатого при заказе

Прямозубый цилиндрический мотор-редуктор ЗМП –40–45–115–110УЗ, 380 В, где:

• 3МП - тип мотор–редуктора;
• 40 - радиус расположения сателлитов, мм;
• 45 - номинальная частота вращения выходного вала, об/мин;
• 115 - допускаемый крутящий момент на выходном валу Н•м;

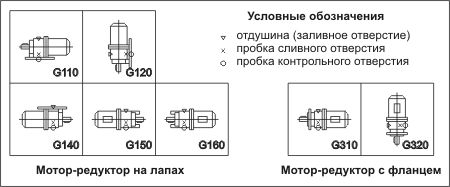

• G110 - конструктивное исполнение по способу монтажа;
• У3 - климатическое исполнение по ГОСТ 15150-69;
• 380 - напряжение сети.

Мотор–редуктор 3МП–40–45–115–310Т2, 380 В, где:

• 3МП–40–45–115 - тип мотор–редуктора;
• G310 - конструктивное исполнение;
• Т - климатическое исполнение по ГОСТ 15150-69;
• 2 - категория размещения;
• 380 В - напряжение в сети.
