РМ-250, РМ-350, РМ-400, РМ-500

РМ-250, РМ-350, РМ-400, РМ-500

   Горизонтальные цилиндрические редукторы типа РМ - двухступенчатые.

   Применяются в промышленности в составе конвейеров, а также в приводах лебёдок подъемных кранов. Данные механизмы могут действовать в очень запыленных помещениях и в не агрессивной среде. Редукторы разработаны с целью повышения крутящего момента, одновременно понижая частоту вращения. Передаточное число данных редукторов может варьироваться от 8, 10, 12.5 при необходимости незначительного замедления выходного вала; 16, 20, 25 умеренного и до 31.5, 40, 50 для значительного уменьшения частоты входных оборотов. Крутящий момент (номинальный крутящий момент на выходном валу)– от 243 Н*м., что соответствует редуктору РМ-250 до 2332 Н*м., редуктору РМ-500.

Возможности редукторов:

   Редукторы данного типа могут работать в различных режимах: как при постоянной загрузке, так и переменной (также возможна кратковременная работа с частыми остановками). Однако, входной вал, должен вращаться максимум 1500 оборотов в минуту, при этом направление вращения первичного вала может осуществляться в разные стороны.

Основные типы климатического исполнения редукторов:

  • У – умеренный климат;
  • УХЛ – умеренный и холодный климат.

Существуют три основные категории размещения данных редукторов (от 1 до 3).

  1. Эксплуатация на открытом воздухе;
  2. Эксплуатация под навесом;
  3. Эксплуатация в закрытых помещениях с естественной вентиляцией.(ГОСТ-15150-69).

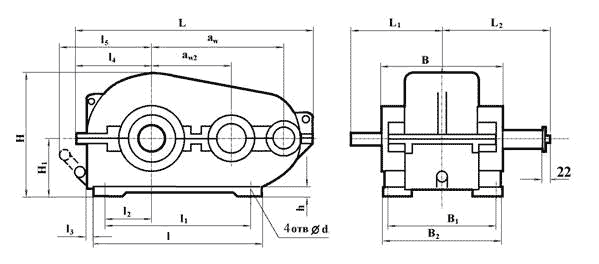

РИС 1.
Габаритные и присоединительные размеры.
РМ-250, РМ-350, РМ-400, РМ-500

Типawaw2LL1L2ll1l2l3l4l5
РМ-250
250
150
540
200
238,5
320
235
45
50
189
249
РМ-350
350
200
710
260
268,5
415
310
5P
60
238
280
PM-400
400
250
816
270
325,5
440
370
80
75
288
367
PM-500
500
300
986
330
330
620
480
110
87
338
420

ТАБ1.
Габаритные и присоединительные размеры.
РМ-250, РМ-350, РМ-400, РМ-500



ТипBB1B2HH1hdМасса, кг
РМ-250
230
190
230
312
160
22
17
85
РМ-350
270
250
290
400
200
23
17
145
PM-400
300
270
310
490
250
25
17
210
PM-500
350
310
350
592
300
25
17
390








ТАБ2.
Г





РИС3.
Размеры концов входных валов.



Типdd1d3d4(не более)ll1bht
РМ-250
30
27,10
М20x1,5
50
80
58
5
5
3
РМ-350
40
35,90
М24x2
63
110
82
10
8
5
РМ-400
40
35,9
М24x2
63
110
82
12
8
5
PM-500
50
45,9
М36x3
70
110
82
16
10
6

ТАБ3.
Размеры концов входных валов.



РИС4.
Размеры концов выходных валов.



Типd m6d1blt
РМ-250
55
65
16
82
60
РМ-350
55
65
16
82
60
РМ-400
80
90
22
123
88
РМ-500
95
115
25
130
104

ТАБ4.
Размеры концов выходных валов.



РИС5.
Варианты сборки редукторов.









ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Редуктор РМ-750-40-12-У2, где:

  • РМ– тип редуктора;
  • 750– общее межосевое расстояние;
  • 40– номинальное передаточное число;
  • 12– вариант сборки;
  • У– вариант исполнения;
  • 2– категория размещения.
