В редукторах 1Ц2У-315Н, Ц2У-315Н, 1Ц2У-355Н, Ц2У-355Н, 1Ц2У-400Н, Ц2У-400Н используется зубчатая цилиндрическая передача имеющая профиль так называемый «Новикова». Проще говоря, зуб на одной из пары сопряжённых шестерен имеет форму полукруга, а на другой шестерне полукруг повторяется в промежутке между зубьями.

Такая форма профиля имеет ряд преимуществ:

• масло заливаемое в редуктор, при работе образует защитную пленку на трущихся поверхностях, которая благодаря особой форме профиля зуба лучше удерживается на поверхности, что приводит к увеличению срока эксплуатации редуктора;
• КПД редуктора с зацеплением Новикова значительно превышает аналогичную характеристику редукторов такого же размера, но с другим профилем зубчатой передачи;
• шумовые характеристики редуктора при работе под нагрузкой значительно ниже, при таких же условиях, чем у цилиндрических редукторов типа РМ;
• возможность передачи больших вращающих моментов.

Для опоры валов применяются следующие типоразмеры подшипников:

• в редукторе (1)Ц2У-315Н - входной вал 7610, промежуточный вал 7616, выходной вал 7522;
• в редукторе (1)Ц2У-355Н - входной вал 7611, промежуточный вал 7618, выходной вал 7526;
• в редукторе (1)Ц2У-400Н - входной вал 7612, промежуточный вал 7620, выходной вал 7528.

Возможности:

• Работают при постоянной и переменной нагрузке.
• Возможна работа в одном направлении и реверс.
• Обороты на входном валу не превышает 1500 об/мин.
• Редукторы рассчитаны на длительную (24 часа в сутки) постоянную работу и с частыми остановками.

Исполнение. Редукторы выпускаются в таких исполнениях:

• У и Т, категории размещения 1...3. Редукторы разработаны для эксплуатации в умеренном климате.
• УХЛ и О, категория размещения 4.
• Редукторы 1Ц3У-160 в исполнении ХЛ, категории 1...3.
• Запыленность воздуха не должна превышать 10 мг/м3.
• Расчеты проводились в соответствии с ГОСТ 15150-69.

Рекомендация. В корпус редукторов заливать перечисленные марки масел:

• И-40А ГОСТ 20799-88; ИРп-75 ТУ 38.101853-83;
• ТАД-17; ТАП-15В; ТС-10ОТП; ТСп-10 - ГОСТ 23652-79.

Габаритные размеры и присоединительные размеры

Типоразмер	awб	awт	L	L1	L2	L3	L4	L5	L6	L7	L8	D	D1	D2
Ц2У-315НМ	200	315	1045	740	370	215	110	210	300	420	360	28	50k6	110m6
1Ц2У-355	225	355	1170	850	425	250			320	440	400		55m6	125m6
Ц2У-400НМ	250	400	1320	950	475	280	140	250	380	500	450	35	60m6	140m6

Типоразмер	H	H1	H2	H3	H4	B	B1	B2	B3	B4
Ц2У-315НМ	685	335	35	53,5	116	340	260	395	14	28
1Ц2У-355	740	375		59	132	360	280	435	16	32
Ц2У-400НМ	835	425	42	64	148	410	330	475	18	36

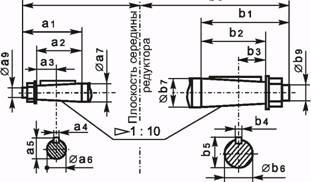

Размеры конических концов валов

входной вал
выходной вал

Типоразмер	a1	a2	a3	a4	a5	a6	a7	a8	a9
Ц2У-315НМ	110	82	41	12	48,9	45,9	50	300	М36x3
1Ц2У-355				14	54,4	50,9	55	320
Ц2У-400НМ	140	105	52.5	16	58,75	54,75	60	380	М42x3

Типоразмер	b1	b2	b3	b4	b5	b6	b7	b8	b9
Ц2У-315НМ	210	165	82,5	25	106,75	101,75	110	420	М80x4
1Ц2У-355				28	122,75	116,75	125	440	М90x4
Ц2У-400НМ	250	200	100	32	137	130	140	500	М100x4

Размеры конца тихоходноговала в виде зубчатой полумуфты

Размеры конца тихоходного вала для присоединения приборов и автоматики (для редукторов Ц2У-315НМ, Ц2У-400НМ)

Типоразмер	f	f1	f2	f3	f4	f5	f6	m	z
Ц2У-315НМ	275	110F8	130	252	60	30	10	6	40
1Ц2У-355	310			294	65	35	12,5	7	40
	322	170F8	200	348	68	40	12	6	56
Ц2У-400НМ	335	150F8	180	336	65		15	8	40
		170F8	200	348	68		12	6	56

Индекс муфты	e	e1	e2	e3	e4
М	200	110h10	75h8	55	M8-7H
М	235	130h10	75h9
М1
М	240	140h10
М1

Присоединительные элементы для струйной системы смазки редукторов

Типоразмер	Необходимость струйной системы смазки при передаточных отношениях		Диаметр
	8; 10; 12,5; 16	20; 25; 31,5; 40; 50	под трубу коллектора, g	под патрубок для отвода масла, d
Ц2У-315НМ	требуется струйная смазка	струйная смазка не требуется	G3/4 -B	М42x2
1Ц2У-355
Ц2У-400НМ			G1 - B

Технические характеристики

Типоразмер редуктора			Ц2У-315НМ
Номинальное передаточное отношение, i			8,0	10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм			8000		8100		7700	7800	7900	7600	7500
Номинальная частота вращения быстроходного вала, с-1 (об/мин)			25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н	быстроходного		4000					2000
	тихоходного	цилиндрический  конец	22400
		конец вала в виде части зубчатой полумуфты	26800
Масса, кг			510

Типоразмер редуктора			1Ц2У-355
Номинальное передаточное отношение i			8,0	10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм			14000
Номинальная частота вращения быстроходного вала, с-1 (об/мин)			25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н	быстроходного		5600					3150
	тихоходного	цилиндрический  конец	40000
		конец вала в виде части зубчатой полумуфты	50000
Масса, кг			700

Типоразмер редуктора			Ц2У-400НМ
Номинальное передаточное отношение, i			8,0	10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм			16100	16300	16100	15500	15600	15900	15600	14600
Номинальная частота вращения быстроходного вала, с-1 (об/мин)			16,(6) (1000)		25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н	быстроходного		7100					3150
	тихоходного	цилиндрический  конец	31500
		конец вала в виде части зубчатой полумуфты	37800
Масса, кг			930

Редукторы данных типоразмеров могут быть изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.

Пример обозначения редуктора Ц2У - 400НМ - 25 - 21 ЦвхКвых - У1:
редуктор цилиндрический (Ц), двухступенчатый (2), узкий (У), горизонтальный с межосевым расстоянием тихоходной ступени 400 мм , передачами Новикова (Н), модифицированный (М), номинальным передаточным отношением 25, вариантом сборки 21, цилиндрическим концом быстроходного вала (Цвх) и коническим концом тихоходного вала (Квых), климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора Ц2У - 400НМ - 25 - 21 Цвх М (m8, z40) - У1:
то же, с концом выходного вала в виде части зубчатой муфты М (m8, z40) с модулем 8,
числом зубьев 40.

Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
У- узкий
aw_т - межосевое расстояние тихоходной ступени (мм)
Н - с передачами Новикова
М - модификация
i - номинальное передаточное отношение

Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
М(М1) - конец выходного вала в виде части зубчатой муфты (модуль, число зубьев)
С - исполнение редуктора с элементами для присоединения к струйной системе смазки

Варианты сборки редукторов по ГОСТ 20373

Основные

Для подключения приборов и автоматики (для редукторов Ц2У-315НМ, Ц2У-400НМ)

Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков <а> в час соответственно: 4< а< 30 - на 16%; 30 < а < 120 - на 20%; 120 < а < 240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х10⁴ в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 4 %.
