Червячный редуктор NRV

Червячный редуктор NRV

Область применения: Мотор-редукторы одноступенчатые червячные NRV используются при комплектации оборудования в пищевой, молочной, химической промышленности. Они относятся к новому поколению, созданных по новейшим технологиям с соблюдением жестких стандартов.







Отличительные особенности стандартных мотор-редукторов:

  • Корпус мотор-редуктора литой из алюминиевого сплава у типоразмеров 025-105.
  • Корпус из серого чугуна марки G200 для типоразмеров 110-150. Чугун обработан с применением FEM-технологии.
  • Передаточные числа редуктора в диапазоне 5 – 100.
  • Выходной момент – максимум 1600 Н•м, при радиальной нагрузке 16500 Н.
  • Низкий уровень шума, компактность, долговечность в работе, высокий КПД.
  • Корпуса с 030 типоразмера окрашены полиэпоксидной краской-смолой RAL 5010.
  • Колеса червячной передачи производятся из сплава бронзы GCuSn12 (UNI7013-72).
  • Корпус особой компактной конструкции.
  • Мощность 0,06 - 15 кВт.
  • Новый усиленный корпус редуктора типоразмеров 063 – 110 разработан с учетом высокого крутящего момента и с увеличенным теплообменом. Эти особенности корпуса увеличивают производительность до 60%.

Для удобства конструкторов предоставляются чертежи мотор-редукторов в различных форматах:

  • 2D: Autocad (.dxf - .dwg), Solid Edge ( .dft), IGES ( .iges)
  • 3D: Parasolid ( .xt), Solid Edge ( .par), ACIS ( .sat), IGES ( .igs), STEP ( .step)

По запросу заказчика передаются таблицы соответствия редукторов NRV и других изготовителей.

Редуктор червячный одноступенчатый NRV

Пример условного обозначения:

NRV 050 - 30 - E FA1 AS1 B3

,где:

  • NRV - модель редуктора с входным валом;
  • 050 - типоразмер (межосевое расстояние);
  • 30 - передаточное число редуктора (i = 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80; 100);
  • E - означает,что червячный вал имеет выход с другой стороны фланца в виде цилиндрического вала (Е отсутствует - отсутствие);
  • FA, FB, FC, FD, FE (1/2) - означает наличие фланца на выходе и положение (отсутствует обозначение – без выходного фланца);
  • AS (1 / 2) - означает наличие выходного одностороннего вала и положение;
    АВ - двухсторонний выходной вал (отсутствует обозначение – полый вал со шпоночным пазом);
  • B3 - монтажное положение.

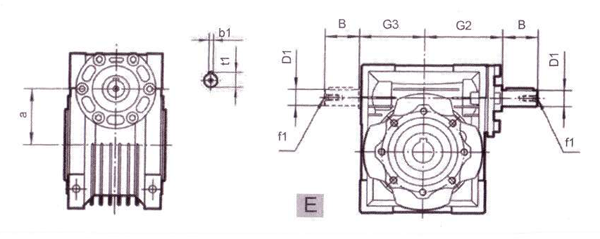

Чертеж редуктора NRV:

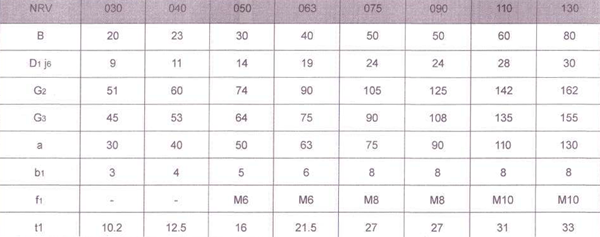

Габаритные размеры редуктора NRV в зависимости от типоразмера:
