Мотор-Редуктор планетарный МПО1М-10
Мотор-редукторы планетарные МПО1М-10.
Назначение: приводы перемешивающих устройств в медицинской, химической и других отраслях промышленности. Может применяться в оборудовании общепромышленного назначения. Выпускаются во взрывозащищенном исполнении.
Возможности:
- Работа при продолжительной нагрузке 8-24 часа/сутки и с периодическими остановками.
- Нагрузка как постоянная, так и переменная без превышения номинального крутящего момента.
- Работа в одном направлении и с реверсом.
- Частота вращения – до 1500 об/мин.
Исполнение. Редукторы выпускаются в таких исполнениях:
- Климатическое исполнение мотор-редукторов: У, категории размещения 2 и 3; Т – категория размещения 2.
- Мотор-редукторы предназначены для работы в умеренном климате.
- Предназначены для работы в запыленной атмосфере, в неагрессивной среде.
РИС 1.

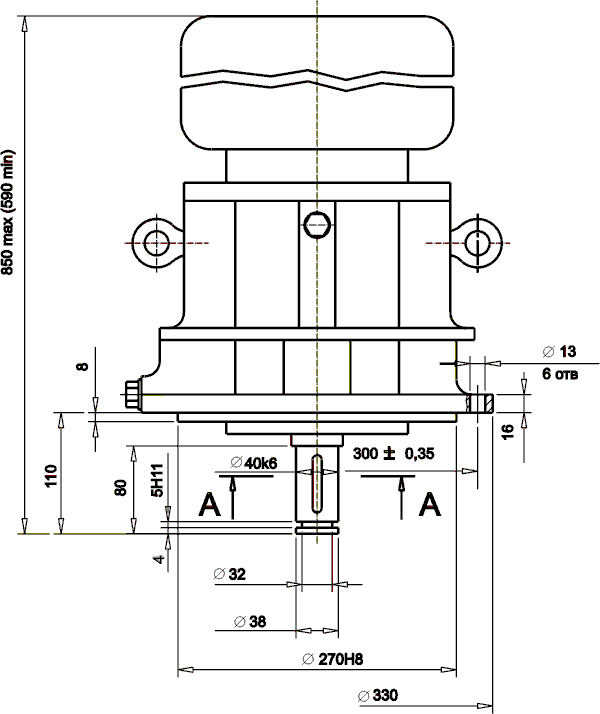

Габаритные и присоединительные размеры.
ВК-вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нём.
РИС 2.

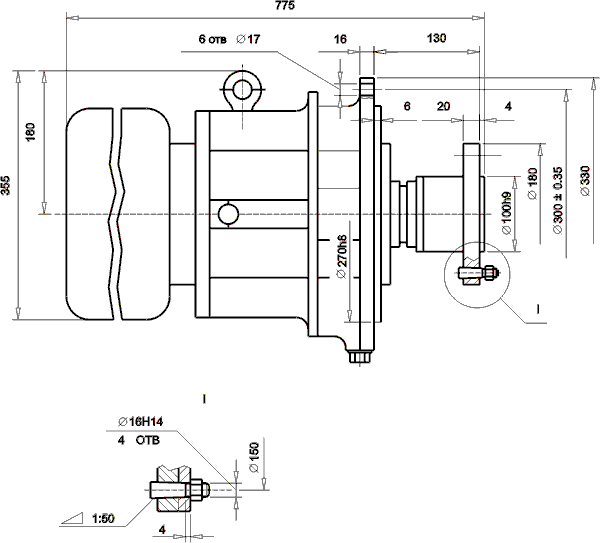

Габаритные и присоединительные размеры.
Ф-2П - горизонтальное, с выходным валом в виде фланцевой полумуфты
с встроенным зубчатым компенсатором.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер мотор-редуктора | Передаточное число | Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н. м | Электродвигатель | Масса мотор-редуктора, кг | |
|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | |||||
| МПО1М-10-7,34-3,0/130 |
7,34
|
130
|
210
|
АИР112М6
|
3,0
|
125
|
| МПО1М-10-5,74-3,0/170 |
5,74
|
170
|
160
|
АИР112М6
|
3,0
|
125
|
| МПО1М-10-5,74-5,5/170 |
5,74
|
170
|
290
|
АИР132S6
|
5,5
|
150
|
| МПО1М-10-7,34-3,0/195 |
7,34
|
195
|
140
|
АИР100S4
|
3,0
|
105
|
| МПО1М-10-7,34-5,5/195 |
7,34
|
195
|
260
|
АИР112М4
|
5,5
|
125
|
| МПО1М-10-5,74-3,0/250 |
5,74
|
250
|
110
|
АИР100S4
|
3,0
|
105
|
| МПО1М-10-5,74-5,5/250 |
5,74
|
250
|
205
|
АИР112М4
|
5,5
|
125
|
| МПО1М-10-5,74-7,5/250 |
5,74
|
250
|
278
|
АИР132S4
|
7,5
|
150
|
| Максимально допускаемый крутящий момент на выходном валу 430 Н.м | ||||||
| Максимально допускаемая радиальная консольная нагрузка на выходном валу 1500 Н | ||||||
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Мотор-редуктор МПО1М-10-ВК-5,74-7,5/250-АИР132S4-У3, что означает:
Мотор-редуктор планетарный типоразмера МПО1М-10; конструктивное исполнение ВК – вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем для закладного кольца, передающего осевые усилия; передаточное отношение редукторной части – 5,74; мощность электродвигателя – 7,5 кВт; частота вращения выходного вала – 250 об/мин; тип электродвигателя – АИР132S4; климатическое исполнение – У и категория размещения – 3.
