Двухступенчатые редукторы Ч2-160

Универсальный редуктор с двумя ступенями червячного типа, состоящий из двух редукторов и расстоянием между осями основного редуктора 160 мм. Отличием данного редуктора является большой диапазон передаточных чисел и тихая работа. Специфической чертой выступает функция самоторможения.

Свойства:

Может работать как при непрекращающейся нагрузке, так и при неустойчивой нагрузке.
Может работать в двух направлениях (имеет прямой и обратный ход).
Может работать как с частыми перерывами, так и без остановки в течение суток.
Имеет возможность использования при температурах с охватом от - 45 до + 40 оС.
Максимальные обороты входного вала редуктора не должны превышать 1500 об/мин.

Конфигурации выполнения редукторов:

Редуктор поставляется в различных вариациях, как для работы в климатических областях с умеренным климатом (в исполнении У), в условиях засушливого, так и влажного тропического климата (в исполнении Т). Различаются категории, в соответствии с которыми агрегат размещается либо на открытом воздухе, либо в различных видах помещений: категория 1 (на открытом воздухе), категория 2 (под навесом или крытых помещениях с температурой не сильно отличающейся от температуры на открытом воздухе), категория 3 (в закрытых помещениях с естественной вентиляцией без искусственно регулируемых условий среды, где колебания температуры, влажности воздуха и воздействие мелких частиц значительно меньше чем на открытом воздухе).

РИС1.

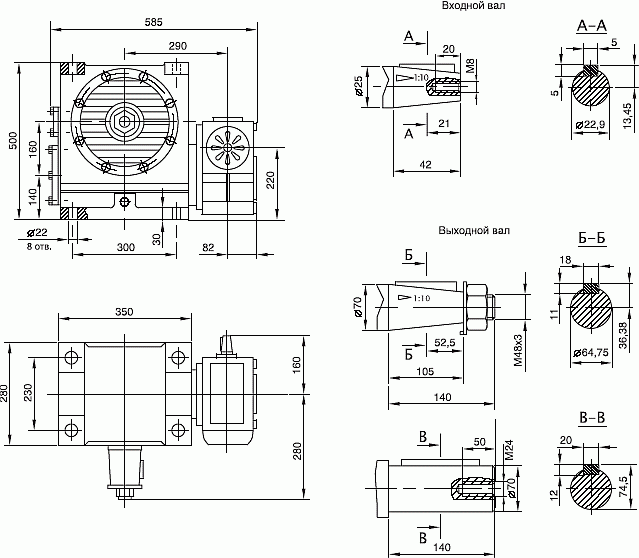

Габаритные и присоединительные размеры

РИС2.
Схема сборки редукторов

РИС3.
Варианты сборки червячных пар

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Передаточное число общее
Параметр	100	125	160	200	250	400	630	1000	1600	2500	4000
Номинальный крутящий момент на выходном валу, Н^.м при ПВ>63%	2500	3150	3150	3550	3550	3550	4000	4000	4000	3550	2800
при ПВ<63%	3100	3800	3150	3550	3700	4500	4400	5000	5300	5450	4000
при ПВ=40%	3500	4200	3150	3550	4100	4600	4600	5150	5300	5450	4000
при ПВ=25%	3700	4500	3150	3550	4600	4600	4600	5150	5300	5450	4000
при ПВ=16%	3995	5000	3150	3550	5150	4600	4800	5150	5300	5450	4000
КПД, % при ПВ>63%	77	74	73	68	65	60	55	50	35	30	22
Термическая мощность, кВт при ПВ>63%	3,15	3,15	3,15	3,47	2,90	2,90	2,05	1,24	1,09	0,92	0,92

Примечание: Значения крутящих моментов и КПД приведены при температуре окружающей среды +20оС и при использовании легированных масел. В случае применения нелегированных масел эти значения необходимо снизить на 14%

Масса редуктора: 186,5 килограмм.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Редуктор Ч2-160-250-12-21-У2,

что означает: редуктор червячный двухступенчатый типа Ч2 с межосевым расстоянием 160 мм, номинальным передаточным числом 250, вариантом сборки 12, вариантом расположения червячной пары 21, климатическим исполнением У и категорией размещения 2.
