РЕДУКТОРЫ ВЕРТИКАЛЬНЫЕ КРАНОВЫЕ ТРЕХСТУПЕНЧАТЫЕ ТИП ВК-350, ВК-475, ВК-550

Назначение: Редукторы с тремя ступенями цилиндрической прямозубой передачи, с вертикальным расположением при монтаже, предназначенные для установки в приводе подъемно-крановой техники, используются как компоненты, устанавливаемые на крановых тележках и в механизмах подъема-опускания.

Резервы использования:

Допустим режим работы непрерывный, с короткими и значительными перерывами;
Доступно прямое и реверсивное направление работы;
Рекомендуемая скорость вращения на входном валу – 1000…600 об/мин.

Особенности исполнения:

1. Редукторы ориентированы на эксплуатацию при воздушной запыленности не более 10 мг/м3.

2. В рамках требований ГОСТ 15150-69, редукторы с литерой (У) могут использоваться при категории размещения 1 (открытое пространство), 2 (под навесом), 3 (закрытое помещение с естественной вентиляцией).

Редукторы вертикальные крановые трехступенчатые, тип ВК (вк-350 вк-475 вк-550)

Схемы сборки редукторов:

Основные технические характеристики:

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw_T	Aw_П	Aw_Б
ВК-350	10, 14, 31.5, 50	1500	73	130	130	90
ВК-475	20, 28, 50, 112	2000	215	210	160	105
ВК-550	18,31.5,71, 125	2800	279	220	190	140

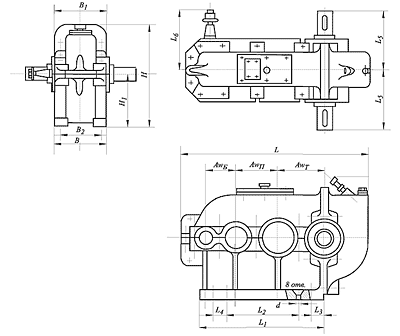

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	В	B₁	B₂	H	H₁	d
ВК-350	558	280	185	50	-	180	197.5	220	220	185	298	160	17
ВК-475	790	482	200	50	80	260	242.5	250	255	215	458	220	17
ВК-550	880	557	320	50	70	280	257.5	280	285	245	488	235	17

Размеры концов валов:

Размеры концов входных и выходных валов:

Типоразмер редуктора	Входной вал								Выходной вал
Типоразмер редуктора	d₁	d₂	d₃	l	l₁	b	h	t	d₄	l₂	t₁	b₁
ВК-350	30	35	28.9	88	60	8	7	4	35	55	38.5	10
ВК-475	40	50	35.9	110	82	10	9	5	65	110	65	18
ВК-550	40	50	35.9	110	82	10	9	5	80	110	85	22

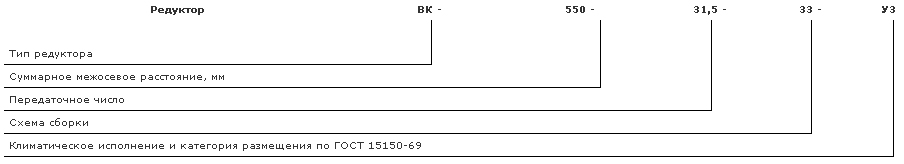

Условное обозначение редуктора при заказе:

Примечание. Исполнение конца тихоходного вала цилиндрическое - Ц.
