РМ-650, РМ-750, РМ-850, РМ-1000
Данные редукторы являются продолжением серии PM с конструктивной особенностью, а именно наличием картера, расположенным ниже горизонтальной плоскости крепления корпуса. Они также имеют двухступенчатую цилиндрическую косозубую передачу. Данные механизмы получили наибольшее распространение на цементных и кирпичный заводах, в горнодобывающей промышленности. Конструктивно являются элементом большегрузных кранов и конвейеров, в большей степени из-за необходимости передачи огромных крутящих моментов. Редуктор серии РМ, может функционировать в пыльных помещениях, но окружающая среда не должна быть агрессивной. Передаточное отношение редуктора РМ находиться в промежутке от 8 до 50, а вращающий момент, который способны передавать – от 4687 (РМ-650) до 18623 (РМ-1000)H*м.
Редуктор РМ рассчитан для использования в постоянном режиме, либо кратковременном, с большим количеством остановок и повторных включений. Кроме того, редуктор может работать в двух направлениях. Входной вал редуктора должен двигаться со скоростью от 600 до 1500 оборотов в минуту.
Если использовать редуктор в макроклиматическом районе с умеренным климатом (буква У в обозначении), то категории размещения можно поделить на пять вариантов. На открытом воздухе цифра 1, под навесом 2, помещение с крышей без искусственного отопления 3, помещение с отоплением 4 и наконец в помещениях с повышенной влажностью 5. Согласно ГОСТ 15150-69.
РИС2.

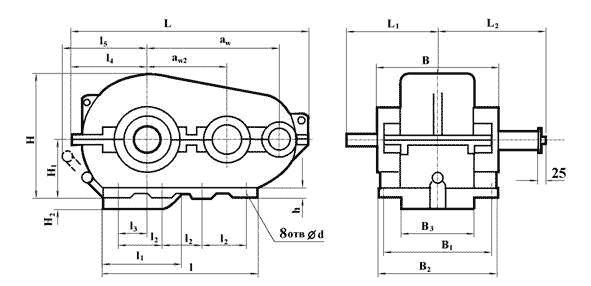

Габаритные и присоединительные размеры.
РМ-650, РМ-750, РМ-850, РМ-1000
| Тип | aw | aw2 | L | l1 | L2 | l | l1 | l2 | l3 | l4 | l5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-650 |
650
|
400
|
1278
|
430
|
430
|
830
|
490
|
215
|
155
|
445
|
460
|
| РМ-750 |
750
|
450
|
1448
|
450
|
475
|
1025
|
620
|
275
|
230
|
491
|
525
|
| РМ-850 |
850
|
500
|
1632
|
510
|
550
|
1100
|
610
|
300
|
205
|
546
|
530
|
| РМ-1000 |
1000
|
600
|
1896
|
550
|
695,5
|
1350
|
870
|
350
|
250
|
639
|
645
|
ТАБ2.
Габаритные и присоединительные размеры.
РМ-650, РМ-750, РМ-850, РМ-1000
| Тип | B | B1 | B2 | B3 | H | H1 | H2 | h | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| РМ-650 |
470
|
410
|
470
|
318
|
697
|
320
|
95
|
35
|
25
|
878
|
| РМ-750 |
510
|
450
|
510
|
356
|
743
|
320
|
130
|
35
|
25
|
1030
|
| РМ-850 |
580
|
520
|
580
|
408
|
875
|
400
|
105
|
35
|
32
|
1230
|
| РМ-1000 |
660
|
590
|
660
|
472
|
965
|
400
|
200
|
40
|
32
|
2122
|
РИС3.
Размеры концов входных валов.
| Тип | d | d1 | d3 | d4(не более) | l | l1 | b | h | t |
|---|---|---|---|---|---|---|---|---|---|
| РМ-650 |
60
|
54,75
|
М42xЗ
|
94
|
140
|
105
|
16
|
10
|
6
|
| РМ-750 |
60
|
54,75
|
М42xЗ
|
94
|
140
|
105
|
16
|
10
|
6
|
| РМ-850 |
90
|
83,50
|
М64x4
|
130
|
170
|
130
|
22
|
14
|
9
|
| РМ-1000 |
90
|
83,50
|
М64x4
|
130
|
170
|
130
|
22
|
14
|
9
|
ТАБ3.
Размеры концов входных валов.
РИС4.
Размеры концов выходных валов.
| Тип | d m6 | d1 | b | l | t |
|---|---|---|---|---|---|
| PM-650 |
110
|
130
|
28
|
165
|
120
|
|
125
|
145
|
32
|
165
|
136
|
|
| РМ-750 |
110
|
130
|
28
|
165
|
120
|
| РМ-850 |
130
|
150
|
32
|
200
|
141
|
| РМ-1000 |
150
|
170
|
36
|
200
|
162
|
ТАБ4.
Размеры концов выходных валов.
РИС5.
Варианты сборки редукторов.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Редуктор РМ-750-40-12-У2, где:
- РМ– тип редуктора;
- 750– общее межосевое расстояние;
- 40– номинальное передаточное число;
- 12– вариант сборки;
- У– вариант исполнения;
- 2– категория размещения.
