ЧС-80(4Ч-80)

ЧС-80(4Ч-80)

Применение:

Используется для оптимального варьирования частоты вращения валов и крутящего момента. У выходного вала в изделии диаметр составляет 32 миллиметра.

Агрегатом комплектуют приводные системы для самого разного оборудования.

Редукторы, имеющие исполнение 51 или 52 могут быть взаимно заменены. Для это совершается простая операция: червячный вал вынимается и разворачивается на 180 градусов вместе с крышками фиксирующими его.

Возможности:

  • Агрегат способен работать в любом временном режиме – с кратковременными нагрузками, с периодическим выключением и в течение суток без остановки.
  • Типовые передаточные числа получившие наибольшее распространение 12,5 и 40.
  • Редуктор способен функционировать, как только в одностороннем режиме, так и попеременно реверсивном.
  • Оптимальную частоту вращения червячного вала принимают равной 1500 оборотов за минуту.

Исполнение:

Эксплуатируется при показателе запылённости окружающей среды не более 10 миллиграмм на кубометр (атмосфера считается в соответствии с ГОСТом 16350-80, 1 и 2 типов).

Редукторы производят в виде:

  • У и Т, категория размещения от 1 до 3;
  • УХЛ и О с категорией размещения 4 по ГОСТу 15150-69.

Агрегаты предназначены для эксплуатации в умеренных погодных (климатических) условиях в соответствии с ГОСТом 15150-69.




РИС 1.

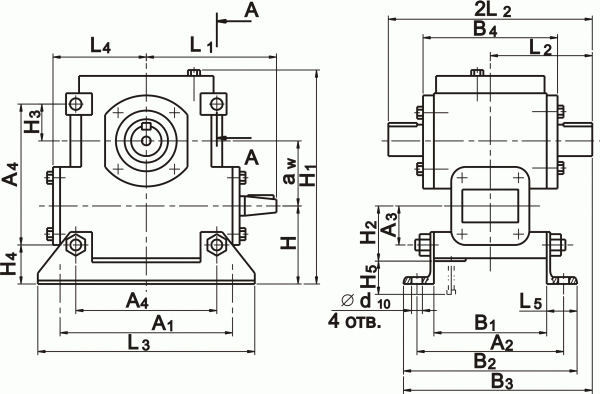

Габаритные и присоединительные размеры




РИС 2.
Входной/выходной вал



Типоразмер редуктораawA1A2A3A4B1B2B3B4HH1H2H3H4H5L1
4Ч-80
80
225
185
50
180
140
212
250
165
92
267
75
50
42
190
160
Типоразмер редуктораL2L3L4L5b1b2d1d2d3d4d5d6d7d8d9d10
4Ч-80
145
260
120
36
5
10
25
35
22.9
M8
M8
12.5
18
41
90
15
Типоразмер редуктораh1h2l1l2l3l4l5l6l7l8t1t2эвольвентные шлицы ГОСТ 6033-80объем масла, лмасса, кг
4Ч-80
5
8
42
58
20
20
8
64
26
116
3
30
40 х1,5х8Н
0.5…1.0
18.6

ТАБ1.
Габаритные и присоединительные размеры




РИС 3.
Варианты сборки редукторов




РИС 4.
Варианты расположения червячной пары




РИС 5.
Варианты расположения лап по плоскости



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Межосевое расстояние, мм
80
Номинальная частота вращения входного вала, об/мин
1500
Передаточное число номинальное
8,0
10,0
12,5
16,0
20,0
25,0
31,5
40,0
50,0
63,0
80,0
Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40% , Н*м.
250
224
250
224
Номинальный крутящий момент на выходном ном валу в непрерывном режиме включения ПВ=100% Н*м.
180
160
180
200
180
160
КПД в непрерывном режиме с ПВ=100%, не менее
87
86
85
82
78
76
70
64
62
55
51
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ 40%
500
100%
450
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ 40%
4000
100%
3800
Корректированный уровень звуковой мощности, дБА, не более
83
Масса, кг, не более
15,0



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

где

  • 4 - порядковый номер модернизации конструкции редуктора;
  • Ч - тип редуктора - червячный одноступенчатый;
  • 80 - межосевое расстояние, мм;
  • А - отличительный индекс;
  • 31,5 - передаточное число;
  • 51- вариант сборки по ГОСТ 26373-94;
  • 1110 — конструктивное исполнение по способу монтажа по ГОСТу 30164-94;
  • У2 - климатическое исполнение и категория по ГОСТ 15150.
